QRO 90 SUPREME熱處理工藝

QRO 90 SUPREME是瑞典烏德霍姆工具鋼Uddeholm系列的一種高性能高壽命熱作模具鋼，QRO 90 SUPREME具有良好的熱處理性能，非常好的抗回火性能。QRO 90 SUPREME的熱處理工藝包括：QRO 90 SUPREME的軟性退火工藝、去應力、淬火工藝、淬火介質選擇、回火工藝、回火曲線圖、CCT曲線圖以及QRO 90 SUPREME淬火回火過程中的尺寸改變等。以下是東莞市弘超模具科技有限公司提供的有關瑞典烏德霍姆Uddeholm高壽命高性能熱作模具鋼QRO 90 SUPREME的熱處理工藝參數（弘超技術文件號：HC-QRO 90 SUPREME-5），為模具的設計和應用提供一些參考，如需更多的相關資訊，敬請致電：0769-82621066，銷售咨詢熱線：0769-82621088，全國統一服務熱線：400-699-1286。

QRO 90 SUPREME的軟性退火工藝：
在保護氣氛下加熱至820℃，以10℃/小時隨爐冷至650℃，然后空冷。

QRO 90 SUPREME的去應力：
模具經過粗加工后，加熱至650℃，保溫2小時，緩冷至500℃，然后空冷。

QRO 90 SUPREME的淬火工藝：
預熱溫度：600 – 850℃，通常分兩段預熱；奧氏體化溫度：1020 – 1050℃。

硬度、殘余奧氏體含量、晶粒度和奧氏體化溫度間的關系

QRO 90 SUPREME的淬火介質：
①高速氣體/循環氣氛；
②真空 (高壓、高速氣體)，有變形或開裂風險的模具可考慮采用分級淬火；
③鹽浴或流動離子中，550℃；
④鹽浴或流動離子中，約180 – 220℃；
⑤溫油，約80℃。
注1：當模具溫度達到50 – 70℃時，立即回火；
注2：為了獲得最佳的模具性能，在可接受的模具變形范圍內盡可能采用快的冷卻速度。

QRO 90 SUPREME的回火工藝：
根據需要硬度，并參照回火曲線圖選擇回火溫度。壓鑄模具至少回火3次，熱鍛模、擠壓模至少回火2次。每次回火之間，必須冷卻至室溫，最低回火溫度600℃，回火至少保溫2小時，為了避免回火脆性，請勿在500 – 600℃回火。
回火曲線圖
圖中曲線為空冷25x25x40mm試樣所得，尺寸較大時，淬火后得貝氏體，其初始硬度較低，二次硬化峰值向高溫方向偏移。
在過回火時，無論試樣尺寸大小，曲線在45HRC以下都比較接近。

QRO 90 SUPREME經不同溫度回火后的近似沖擊韌性：
縱向試樣，機加工后熱處理。


不推薦在500-600℃進行回火，以免韌性降低。

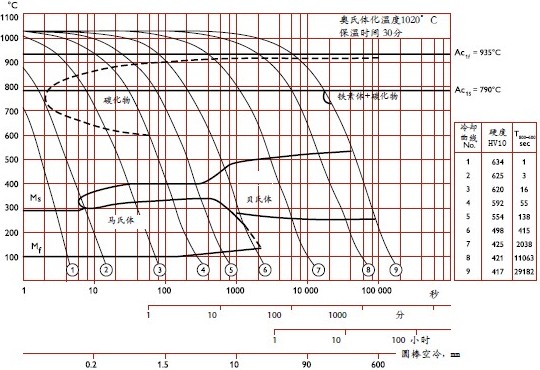

QRO 90 SUPREME的CCT曲線圖：
奧氏體化溫度1020 - 1060℃，保溫時間30分鐘。QRO 90 SUPREME的CCT曲線圖見題頭大圖。

QRO 90 SUPREME淬火回火過程中的尺寸改變：
淬火和回火時模具受到熱應力及組織應力的影響，不可避免的造成模具尺寸改變和變形，因此通常建議熱處理前預留足夠的加工余量。一般情況下，最大尺寸方向通常會收縮，在小尺寸方向大多會漲大，但是，這也和模具尺寸、設計及冷卻速度的影響。
QRO 90 SUPREME圓棒料，建議在長度、寬度和厚度方向預留0.3%的加工余量。

QRO 90 SUPREME的產品資料：【QRO 90 SUPREME_特性_化學成分_應用】
QRO 90 SUPREME的綜合資訊：【QRO 90 SUPREME】

更多信息
請直接與東莞市弘超模具科技有限公司服務人員聯絡（熱線電話：0769-82621066/82621088，全國統一服務熱線：400-699-1286），以獲得更多的有關瑞典烏德霍姆Uddeholm高壽命高性能熱作模具鋼QRO 90 SUPREME的技術參數數據以及其它高品質模具鋼材的選擇、應用、熱處理及庫存等相關資料。
資料來源：瑞典烏德霍姆工具鋼(Uddeholm Tooling)
整理編輯：東莞市弘超模具科技有限公司技術中心
『版權所有，轉載或引用請注明鏈接和出處』
