UDDEHOLM RIGOR模具鋼熱處理工藝

    RIGOR模具鋼是瑞典烏德霍姆工具鋼UDDEHOLM系列產品的一種可在空氣中淬硬的冷作模具鋼，具有優良的耐磨性和抗崩角性能，適合應用于結合抗磨粒磨損和崩角的中等壽命要求模具的工具鋼，因此，UDDEHOLM RIGOR模具鋼常被稱為“萬能”冷作模具鋼。
    在熱處理方面，UDDEHOLM RIGOR模具鋼具有良好的淬透性和熱處理過程中的尺寸穩定性。以下是東莞市弘超模具科技有限公司技術中心參照瑞典烏德霍姆工具鋼UDDEHOLM公司提供的有關UDDEHOLM RIGOR模具鋼技術資料整理編輯的熱處理工藝參數及注意事項。了解更多相關資訊，敬請關注東莞市弘超模具科技有限公司模具鋼材專業網站www.syfukang.com。UDDEHOLM RIGOR模具鋼熱處理工藝包括：軟性退火工藝、應力消除工藝、淬火工藝、淬火介質選擇、回火工藝、熱處理尺寸變化、深冷處理工藝等。

RIGOR模具鋼的軟性退火工藝：在保護氣氛中加熱到 850℃均熱后，以每小時10℃爐冷至 650℃，然后空冷。

RIGOR模具鋼的應力消除工藝：模具經粗加工后，應加熱至650℃，均熱保溫兩個小時，緩慢冷卻至500℃，然后空冷。

RIGOR模具鋼的淬火工藝：預熱溫度：650~750℃；奧氏體化溫度：925~970℃，通常選擇940~960℃。

RIGOR模具鋼的淬火介質選擇：
⑴、循環氣體或空氣；⑵、真空爐中足夠正壓的高速氣體；⑶、在鹽浴爐或流態爐中180~220℃或450~550℃分級淬火，隨后空冷；⑷、溫油，約80℃。

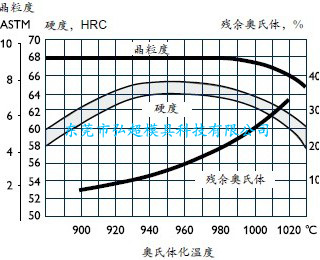

硬度、殘余奧氏體和晶粒度與奧氏體化溫度關系圖，見題圖。

RIGOR模具鋼的回火工藝：
    參照回火曲線圖根據所需硬度選擇回火溫度。回火兩次且每次回火都須冷卻到室溫。最低回火溫度是180℃。每次回火至少保溫兩小時。

RIGOR模具鋼的回火曲線圖
    回火曲線圖僅適用于小試樣。模具所能達到的硬度還取決于模具尺寸。

RIGOR模具鋼的熱處理尺寸變化：
淬火過程中的尺寸改變：試樣尺寸：100x100x25mm。

回火過程中的尺寸改變：
注意：模具整體的尺寸的變化是淬火及回火過程中的尺寸變化的疊加。

    東莞市弘超模具科技有限公司專業銷售進口最具性價比模具鋼材（日本大同模具鋼、瑞典一勝百模具鋼、瑞典烏德霍姆工具鋼UDDEHOLM、日本日立模具鋼HITACHI METALS、日本不二越高速鋼、美國熔爐斯伯粉末冶金工具鋼、德國葛利茲模具鋼Groditz等）以及國產新型模具鋼、基體鋼、無磁模具鋼、火焰鋼、空冷鋼、透氣鋼、LD鋼等，提供模具失效分析及模具壽命解決方案一站式服務。

RIGOR模具鋼的深冷處理工藝：
    尺寸穩定性要求高的模具應當采用深冷處理，在此過程中可能引起體積變化。例如測量工具量規和某些結構零件。
淬火后，模具應先深冷后回火。RIGOR深冷處理一般將先冷至-150℃到-196℃保持3 - 4 小時，由于深冷介質及設備的限制有時采用-40℃及更低的例如（-80℃) 。深冷處理將使模具的硬度提高1~3 HRC。
形狀復雜的模具應避免進行深冷處理以降低開裂風險。

RIGOR模具鋼的相關資訊：
UDDEHOLM RIGOR產品資料：【RIGOR_UDDEHOLM RIGOR冷作模具鋼_RIGOR特性_RIGOR應用】
UDDEHOLM RIGOR綜合資訊：【RIGOR_UDDEHOLM RIGOR】

更多信息
    請直接與東莞市弘超模具科技有限公司服務人員聯絡（熱線電話：0769-82621066/82621088，全國統一服務熱線：400-699-1286），以獲得更多的瑞典烏德霍姆工具鋼UDDEHOLM系列產品的“萬能”冷作模具鋼RIGOR熱處理工藝參數以及其它高品質模具鋼材的選擇、應用、熱處理及庫存等相關資料。
資料來源：東莞市弘超模具科技有限公司技術中心
『版權所有，轉載或引用請注明鏈接和出處』
