RIGOR焊接工藝-RIGOR焊接流程_RIGOR焊接保護措施_焊后熱處理
-
RIGOR是瑞典烏德霍姆工具鋼UDDEHOLM系列的一種可在空氣或油中淬硬的鉻、鉬、釩合金工具鋼，屬中合金冷作工具鋼。UDDEHOLM RIGOR鋼把磨損、抗崩刃性和淬透性完美地結(jié)合在一起，非常適合現(xiàn)代熱處理加工，常被稱為“萬能”冷作鋼。
模具鋼在焊接后一般都有開裂的傾向。如果必須進行焊接，采取適當?shù)谋Ｗo措施：坡口準備，焊條選擇，焊前預熱，焊接工藝以及焊后熱處理，也可獲得良好的焊接效果。如果焊后模具需進行拋光或光蝕刻花，則必須選擇與其成分相匹配的焊條。

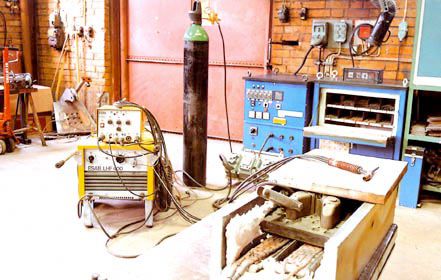

RIGOR焊接工藝流程：焊接方法選擇、焊條選擇、坡口準備、焊前預熱、焊后冷卻、焊后熱處理等。以下是東莞市弘超模具科技有限公司技術中心整理的有關RIGOR焊接工藝流程及焊接注意事項，如需幫助，敬請致電：0769-82621066/82621088，全國統(tǒng)一服務熱線：400-699-1286。RIGOR焊接工藝流程：
RIGOR焊接工藝參數(shù)選擇 弘超技術文件號：HC-RIGOR-09 更新日期：2011-09-01 UDDEHOLM牌號 RIGOR 弘超編號 HC-RIGOR 產(chǎn)品資料 【RIGOR_UDDEHOLM RIGOR冷作模具鋼】 焊接方法 TIG MMA 預熱溫度1 250℃ 250℃ 焊條 Type AWS ER312(過渡層) Type AWS E 312(過渡層) UTP A73G2 ESAB OK 84.52 UTP A67S UTP 67S CastoTIG 53 Castolin 2/Castolin N 102 最高層間溫度2 400℃ 400℃ 焊后冷卻 最初的2小時以20~40℃/小時，然后空冷至<70℃ 焊后硬度 Type AWS ER312(過渡層) 300HB Type AWS E 312(過渡層) 300HB UTP A73G2 53~56HRC ESAB OK 84.52 53~54HRC UTP A67S 55~58HRC UTP 67S 55 - 58HRC CastoTIG 5 60~64HRC Castolin 2/Castolin N 102 54~60HRC 焊后熱處理 淬硬態(tài) 低于原回火溫度10~20℃回火。 退火態(tài) 參照“RIGOR熱處理工藝”中推薦的工藝進行軟性退火。 參考資料 【RIGOR_UDDEHOLM RIGOR】 RIGOR焊接注意事項：
1 為避免焊接裂紋，必須保證整個模具在預熱過程中熱透且整個焊補過程必須保持該預熱溫度。對于淬火回火后的模具，實際預熱溫度一般低于原回火溫度以防止硬度降低。
2 對模具進行多層多道焊時,當焊接后道焊縫時,前道焊縫的最低溫度,稱為層間溫度。若超出該溫度，模具就會出現(xiàn)變形或在焊接區(qū)域出現(xiàn)軟區(qū)的風險。
3 建議焊接不超過4層以避免增加開裂風險。更多信息
請直接與東莞市弘超模具科技有限公司服務人員聯(lián)絡（熱線電話：0769-82621066/82621088，全國統(tǒng)一服務熱線：400-699-1286），以獲得更多的有關瑞典烏德霍姆中合金冷作工具鋼UDDEHOLM RIGOR的技術參數(shù)數(shù)據(jù)以及其它高品質(zhì)模具鋼材的選擇、應用、熱處理及庫存等相關資料。
資料來源：東莞市弘超模具科技有限公司技術中心
『版權所有，轉(zhuǎn)載或引用請注明鏈接和出處』 - 【點擊次數(shù)：】 【加入時間：2011-12-18 00:00:00】 【關閉本頁】
烏德霍姆工具鋼UDDEHOLM
相關產(chǎn)品
模具鋼材專業(yè)供應商
聯(lián)系人：康先生
手機：18925597988
電話：86 0769-82621066
傳真：86 0769-82621099
郵箱：sales@hongchao-dg.cn
網(wǎng)址：www.syfukang.com
誠信通ID：xinhongmouldsteel
QQ:
地址：廣東省東莞市塘廈鎮(zhèn)林村管理區(qū)
