UDDEHOLM ARNE熱處理工藝

冷作模具鋼UDDEHOLM ARNE熱處理工藝內容包括：瑞典烏德霍姆油淬工具鋼ARNE的軟性退火、去應力退火、淬火工藝、淬火介質選擇、回火工藝、分級淬火、尺寸變化時的機加工余量補償、深冷處理、時效處理等以及硬度、殘余奧氏體和晶粒度和奧氏體溫度的關系曲線圖和回火曲線圖。
ARNE是瑞典烏德霍姆工具鋼UDDEHOLM系列的一種通用油淬冷作工具鋼，適用于多種冷加工場合，用途廣泛。東莞市弘超模具科技有限公司專業銷售進口最具性價比模具鋼材（日本大同模具鋼、瑞典一勝百模具鋼、瑞典烏德霍姆工具鋼UDDEHOLM、日本日立模具鋼HITACHI METALS、日本不二越高速鋼、美國熔爐斯伯粉末冶金工具鋼、德國葛利茲模具鋼Groditz等）以及國產新型模具鋼、基體鋼、無磁模具鋼、火焰淬火鋼、空冷鋼、透氣鋼、紅沖模具鋼等，提供模具失效分析及模具壽命解決方案一站式服務。

ARNE模具鋼的軟性退火：保護氣氛下加熱至780℃，以15℃/h隨爐冷卻至650℃，后空冷。

ARNE模具鋼的去應力退火：粗加工后，工件應加熱至650℃，保溫2小時；緩冷至500℃，后空冷。

ARNE模具鋼的淬火工藝：預熱溫度：600℃~700℃，奧氏體化溫度：790℃~850℃。

ARNE模具鋼的淬火介質選擇：
⑴、溫油，約80℃；
⑵、180℃~225℃的分級淬火爐或流動粒子爐，后空冷。
注意：工件溫度達到50℃~70℃后盡快回火。

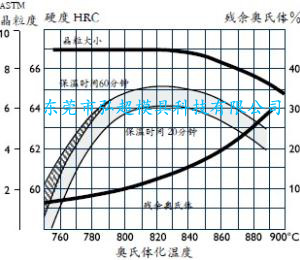

ARNE模具鋼的硬度、殘余奧氏體和晶粒度和奧氏體溫度的關系：見題圖。

ARNE模具鋼的回火工藝：
依據回火曲線圖確定的硬度要求選擇回火溫度。
冷卻至室溫后至少回火兩次，可以使用180℃做為最低回火溫度，最少保溫時間是2小時。
回火曲線圖

ARNE模具鋼的分級淬火工藝：
工件在奧氏體溫度時按照下表所列時間浸入分級淬火爐中，后空冷時溫度不低于100℃，如油淬一樣，立刻回火。

尺寸變化時的機加工余量補償：
淬火和回火時的尺寸變化取決于溫度、設備和淬火時的冷卻介質。工件的大小和形狀都是非常重要的。在工件制造過程中要提供適當的機加工余量做為變形補償。使用0.25%作為ARNE的余量標準，淬火和回火產生的任何變形都能通過精加工來調整。了解更多相關資訊，敬請關注東莞弘超模具鋼材專業網站www.syfukang.com。

ARNE模具鋼的深冷處理和時效處理：
有最高尺寸穩定性要求的工件應該進行深冷和/或人工時效處理，這是由于體積變化會在一段時間后發生。這應用于，例如，量規和類似的量具構件。
⑴、深冷處理：淬火后工件應該在 -70℃至-80℃間立刻進行深冷處理，保溫3~4 小時，隨后回火或時效，深冷處理會升高硬度1 - 3 HRC。深冷時應避免復雜的外形以防止開裂產生。
⑵、時效處理：淬火后在110℃~140℃進行時效處理. 保溫 25~100 小時。

UDDEHOLM ARNE的相關技術資料：
產品資料：【ARNE_油淬工具鋼UDDEHOLM ARNE_ARNE特性_化學成分_應用】
綜合資訊：【ARNE_烏德霍姆油淬工具鋼】

更多信息
請直接與東莞市弘超模具科技有限公司服務人員聯絡（熱線電話：0769-82621066/82621088，全國統一服務熱線：400-699-1286），以獲得更多的有關瑞典烏德霍姆油誶工具鋼UDDEHOLM ARNE的熱處理工藝參數數據以及其它高品質模具鋼材的選擇、應用、熱處理及庫存等相關資料。
資料來源：東莞市弘超模具科技有限公司技術中心
『版權所有，轉載或引用請注明鏈接和出處』
