VANADIS 60熱處理工藝

VANADIS 60是瑞典烏德霍姆工具鋼UDDEHOLM系列的一種含鈷高性能粉末冶金高速鋼，VANADIS 60在熱處理方面的特性表現在：具有良好的淬透性、熱處理尺寸穩定性以及非常好的回火穩定性。以下是東莞市弘超模具科技有限公司技術中心整理的有關UDDEHOLM粉末高速鋼VANADIS 60的熱處理工藝參數，VANADIS 60熱處理工藝包括：軟化退火工藝、去應力回火、淬火工藝（預熱溫度、奧氏體化溫度、保溫時間、淬火介質選擇等）、回火工藝、熱處理尺寸變化、深冷處理工藝、CCT曲線等。

VANADIS 60的軟化退火工藝：
在保護氣氛下，加熱至850~900℃。在爐中以10℃/h的速度冷卻到700℃，然后空冷。

VANADIS 60的去應力回火：
工件經粗加工后，加熱到600~700℃，保溫2小時，緩慢冷卻至500℃，然后空冷。

VANADIS 60的淬火工藝：
⑴、預熱溫度：450~500℃和850~900℃。

⑵、奧氏體化溫度：1100~1180℃，根據所需最終硬度，見下圖。

工件在淬火過程中應避免脫碳和氧化。
經3次560℃回火，每次保溫1小時后的硬度，VANADIS 60經不同的奧氏體化溫度淬火并3次560℃回火保溫1小時的硬度見下表。

⑶、建議保溫時間
下圖是VANADIS 60的奧氏體化溫度與保溫時間關系曲線圖：

保溫時間=當工件在淬火溫度完全熱透后，再需要保持的時間。
VANADIS 60在450℃和850℃兩階段鹽浴中預熱后總的保溫時間推薦：
推薦的保溫時間如下圖所示。

⑷、淬火介質
①、真空爐中足夠正壓的高速氣體(2~5bar)；
②、約540℃等溫淬火。
注1：淬火持續到工件溫度達到約50℃后，應立即回火。
注2：為了得到高韌性，可使用等溫淬火浴或有足夠正壓的真空爐。

VANADIS 60的回火工藝：
回火溫度應選擇560℃而不考慮奧氏體化溫度?；鼗?次，每次保溫1小時。工件應冷卻到室溫。經以上回火后，其殘余奧氏體量將小于1%。

VANADIS 60的熱處理尺寸變化：
材料在淬火和回火后會發生尺寸變形。
熱處理：奧氏體化溫度1050~1130℃，回火3x1h at 560℃
樣品尺寸：80x80x80mm和100x100x25mm
尺寸變化：在長度、寬度和厚度方向上變化：+0.03%到+0.13%

VANADIS 60的深冷處理工藝：
VANADIS 60工件可通過深冷處理獲得最好的尺寸穩定性，工件應在淬火后立即進行深冷處理，然后再進行回火。VANADIS 60通常的深冷溫度為-150℃和-196℃，由于深冷介質和設備的原因，有時候溫度為-70℃或更低(如：-80℃)。保溫1~3小時，硬度將會提高1~3HRC。
避免處理復雜形狀的工件，以免增加開裂的風險。

VANADIS 60的CCT曲線：
奧氏體化溫度1150℃，保溫時間10分鐘。

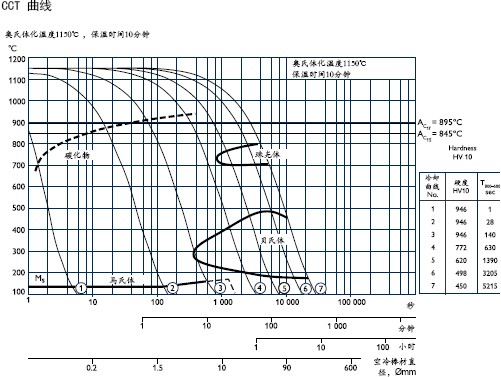

圖：VANADIS 60的CCT曲線圖

VANADIS 60的特性、化學成分、應用及電火花加工工藝技術資料請點擊→【VANADIS 60】

更多信息
請直接與東莞市弘超模具科技有限公司服務人員聯絡（熱線電話：400-699-1286），以獲得更多的有關VANADIS 60粉末高速鋼及其它高品質模具鋼的選擇、應用、熱處理及庫存等相關資料。
資料來源：瑞典烏德霍姆工具鋼（Uddeholm Tooling）
編輯整理：東莞市弘超模具科技有限公司
『版權所有，轉載或引用請注明鏈接和出處』
