模具包括兩個半模，見圖1-2。通常一個半模包含型腔，形成制品的外形；因此，這部分稱為型腔。另一個半模包含凸起形狀，形成制品的內部結構；這部分稱為型芯。型芯與型腔半模合上后，所形成的空心部分就是所要成型的制品的形狀。塑料通常經型腔側注入到模具中。由于這個原因，又將型腔側稱作“熱邊(hotside)”或“熱半模(hot ham”，型腔側安裝在靜模板上，因此也稱為靜止半模。型芯側一般安裝在動模板上；因此，型芯側常常稱作移動半模。

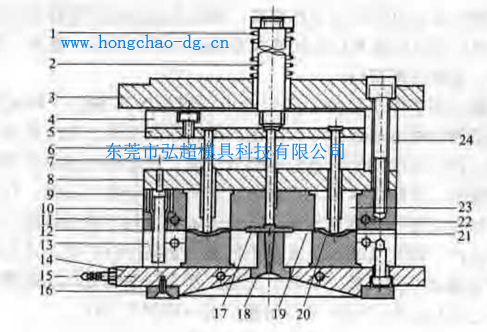

1-壓簧；2-頂出栓；3-可移動鎖模板；4一頂出板；5-頂出支持板；6-頂出銷；7-中心注道頂出器；8-支撐板；9-（帶臺階）導套；lo-型腔支撐板；11-導向銷；12-分型線；13-型腔支撐板；14-定鎖模板；15-冷卻管道連接插頭，16-定位環1 17-流道；18-主澆套：19-澆日，20-零件型腔；21，23-型腔嵌件：22-冷卻管道，24-支撐柱

頂出機構是動模板的一部分。制品通常從型芯側取下或脫落。

制品和型腔應設計成開模時在分型面脫模，頂出元件是活動的。當模具打開時，成型制品通常停留在可移動半模上。當頂出元件或脫模機構開始動作時，成型制品從型腔推出，或被從型芯上推，落。當模具關閉后，頂出機構回到初始位置。
